3.2. Potencia de Bombeo
Mecánica de Fluidos
Analizando el balance energético en una bomba hidráulica con la ecuación de Bernoulli, sabemos que la línea de energía esta dada por la suma de la carga de presión y la carga de velocidad.
Al trabajar con fluidos reales, se debe tener en cuenta las perdidas que se producen por el rozamiento con la tubería que contiene el fluido y el acceso.
Se debe tener en cuenta la energía que proporciona la bomba al fluido (Altura de la bomba)
3.2.2. Curvas Características de Bombas
Curvas de rendimiento: Representa gráficamente las capacidades de rendimiento esperados en todos los rangos de presión nominal de una bomba. El rendimiento de la bomba se representa generalmente en un grafico de coordenadas cartesianas.
La línea vertical que recorre el centro del grafico representa la presión atmosférica y divide el grafico en segmentos de vacío y presión. El vacío se mide en Milibares a la izquierda de la línea central del grafico, la presión se mide en Bares y se representa a la derecha de la línea central del grafico.
Se pueden crear curvas de rendimiento típicas midiendo las condiciones de prueba de vacío y presión simuladas en los siguientes escenarios de muestra: La configuración de la bomba, el manómetro y el medidor de caudal.
3.2.3. Condiciones de Operación del Conjunto Sistema-Bomba

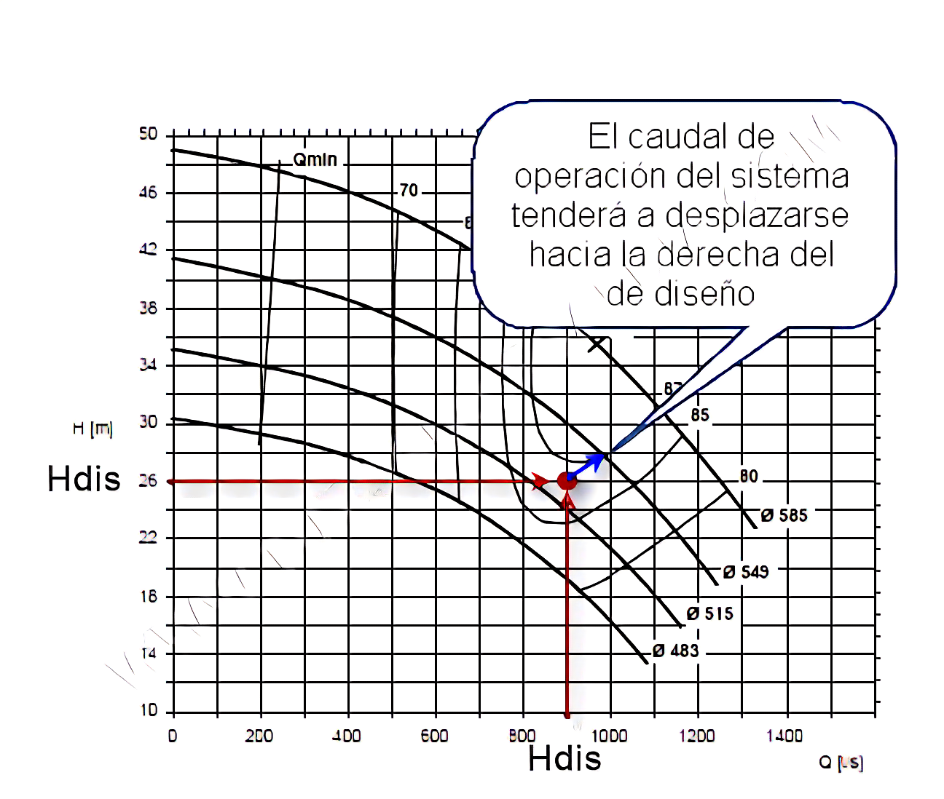

Los sistemas de bombeo se aplican para el trasiego de fluidos entre depositos o para la descarga de camiones cisternas. Es muy importante saber seleccionar cual es la mejor bomba según el tipo de operación que quieras realizar, Las bombas centrífugas siguen el dictado del sistema, es decir operan en el punto de la curva de la bomba que se intersecta con la curva característica del sistema. Por tanto, el saber cómo va a trabajar la bomba en los diferentes modos de funcionamiento es primordial para hacer un buen diseño del sistema de bombeo.
